KÄYTTÖKOHTEET

Putkien pyörittämiseen ja kallistamiseen käsi- tai koneellisessa hitsauksessa puristustartunnalla. Pääsääntöinen käyttöalue on putkistojärjestelmien esivalmistus ja kokoonpano niin verstaalla kuin asennuskohteissakin. Jatkuva putkenpyöritys ilman keskeytyksiä minimoi liitoshitsien aloitus- ja lopetuskohdat. Laitteen käyttö on yksinkertaista, putken pyöritys tasaista ja jatkuvaa joten tuotteen ulkonäkö ja laatu paranee ”automaattisesti”.

KUVAUS

Sähköinen ohjaus, samoin kuin kallistusmekanismi ovat laitteen runkorakenteessa. Kallistus voidaan tehdä käsin (mallit U 150 ja U 500) tai moottorilla (U 1000, lisävaruste U 500), kallistuskulma on noin 135°. Kallistuvassa osassa ovat veto- ja alatelan raami, pylväs, kiristysvarsi ja puristustela.
Laitetta on saatavilla myös ilman kääntömekanismia (mallit: U 150H, U 500H, U 1000H). Käyttölaitteet ja ohjaukset on suojattu kehikoilla.

SÄHKÖINEN OHJAUS

Pyöritysnopeus ja -suunnanvalinta laitteen etuosassa, päälle/ pois -toiminto jalkapolkimella.

Vaihtoehtoisia lisävarusteita:

a) Erillinen jalkapoljin. Pyöritysliike päälle/pois ja pyörimissuunnanvaihto jalkakytkimellä, pyöritysnopeudensäätö jalkarullalla.

b) Pyörimissuunta ja –nopeus säädetään kädessä pidettävällä kaukosäätimellä

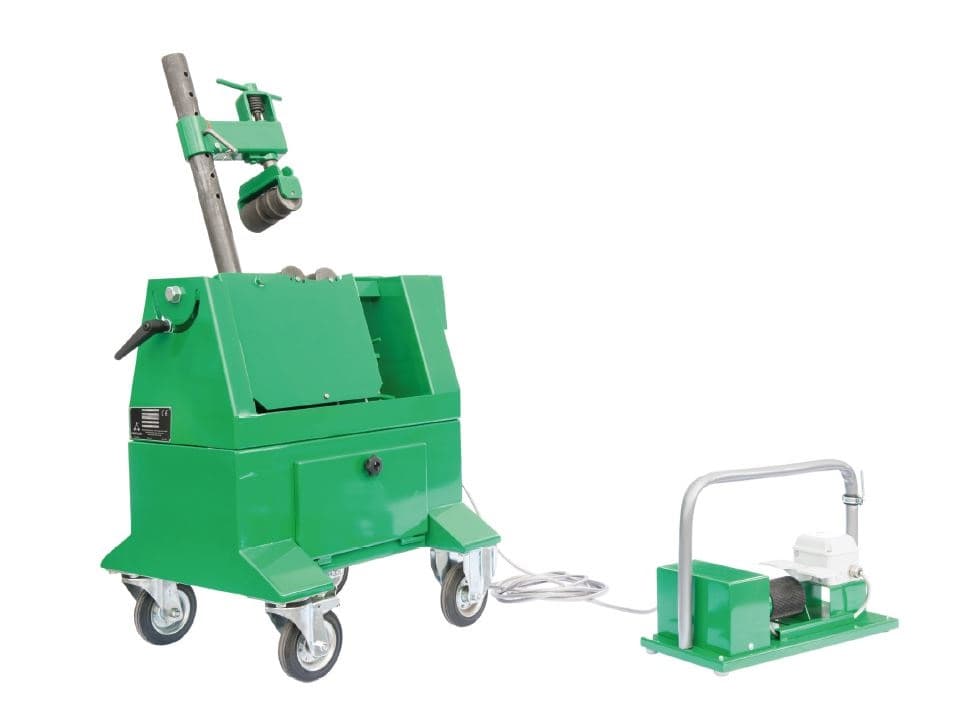

U 150 / U 150 H (mallissa H ei ole kallistusta)

PUTKEN PYÖRITTÄJÄ KIINNITYS-/ PURISTUSTELOILLA

TEKNISET TIEDOT U 150
• pyörimisnopeus: portaaton 0 – 1300 mm/min
• putkihalkaisija-alue: 20 – 200 mm sis. laipallisen putken
• putkihalkaisija-alue: 20 – noin 300 mm (kun pylväs, kiristysvarsi ja puristustela on otettu irti)
• maksimi kallistusmomentti suhteessa kallistusakseliin: 1500 cmkg
• maksimi kuorma (vaakasuora): 300kg
• maksimikuorma (pystysuora): 150 kg
• pyöritystelan vääntömomentti: 500 cmkg
• tehontarve: noin 500 VA, 230 V, 1-vaihe
