Kytkentä, käyttö ja datan analysointi WeldScannerilla:

Kytkentä

1. Pujota hitsaus- tai maadoituskaapeli mitta-anturin reiän lävitse. Huomioi napaisuus.

2. Kytke laitteen mukana tulleet adapteri-dix-liittimet virtalähteen napoihin. Kiinnitä niistä lähtevät punaiset johtimet mitta-anturiin.

3. Lisävarusteet: Kytke langansyöttönopeuden- ja kaasunvirtausmäärän anturit. Huomioi kaasunvirtaussuunta!

4. Kytke mitta-anturista lähtevä tiedonsiirto-kaapeli WeldScanneriin.

5. Liitä WeldScanner sähköverkkoon ja laita se päälle. Laite on käyttövalmis noin minuutissa.

6. Laite tunnistaa hitsausprosessin aloituksen automaattisesti.

Käyttö

Kiertämällä kääntökytkintä valitset toiminnon, painamalla kytkintä aktivoit toiminnon.

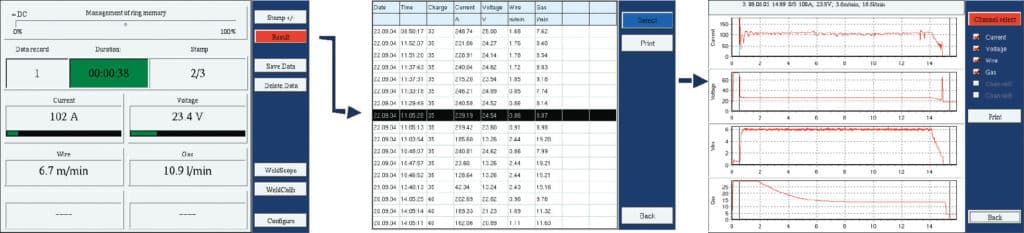

Datan analysointi WeldScannerilla

• Valitse haluttu data kiertämällä kääntökytkintä

• Kytkintä kevyesti painamalla teet valinnan aktiiviseksi

• Yksityiskohtien tarkempaan tarkasteluun tee tuplaklikkaus tai pidä paininta hetki pohjassa
