Kaaritapitushitsaus
Kaaritapitushitsaus on korkealuokkaista kiinnitysteknologiaa, jonka avulla voit saavuttaa tuntuvia kustannussäästöjä. Tapitushitsauksella kierteelliset ja kierteettömät tapit, sidepultit ja muuraustartunnat halkaisija-alueella 2–25 mm ovat hitsattavissa silmänräpäyksessä koko poikkileikkaukseltaan. Kalliit ja aikaa vievät menetelmät, kuten poraus, kierteitys tai käsinhitsaus, voidaan korvata tapitushitsauksella.
Tapitushitsauksen etuja: liitoksen luotettavuus, suuri tuotantonopeus, useita perusmateriaalivaihtoehtoja, taustapuoli säilyy eheänä tai pienin vaurioin, ontot kappaleet säilyvät tiiviinä, helppo menetelmä oppia ja hallita. Tapitushitsauksessa valokaari sytytetään lyhyeksi ajaksi tapin kärjen ja työkappaleen välille, jolloin tapin kärki ja työkappaleen pinta sulavat. Hitsausajan loputtua tappi painetaan hitsisulaan ja hitsausvirta katkaistaan. Hitsausliitos on valmis. Tapitushitsaus on kaarihitsausta samoin kuten esimerkiksi puikko- ja MIG-/MAG-hitsaus.
Lue lisää tuoteryhmästäElotop 1710 tapitushitsauskone
Tuotetiedot

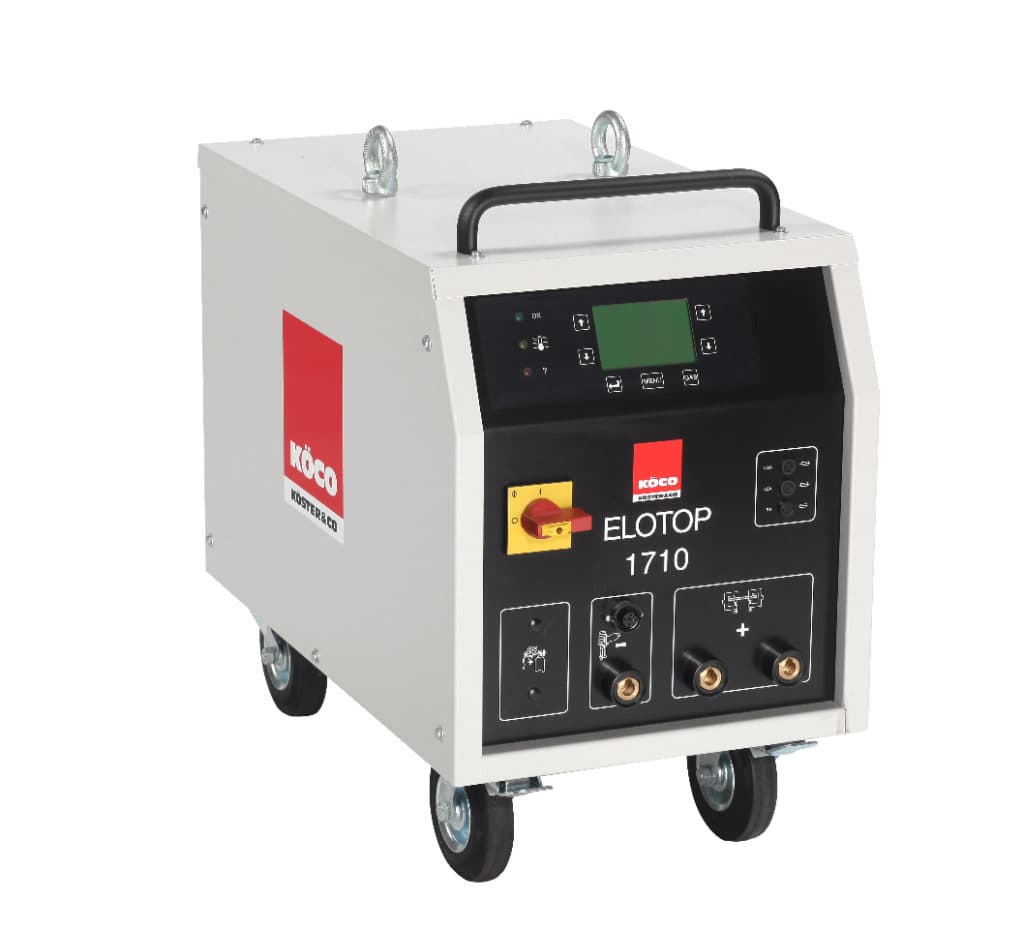

Köco Elotop 1710 tasasuuntaaja.
* vakiona | ** lisävaruste | – ei saatavilla | CE-merkitty
Tekniset tiedot
| ELOTOP 1710 | |
| Tapitushitsaus nostosytytyksellä käyttäen keraamista rengasta, hitsaustappialue Ø (mm) |
3-20 |
| Lyhytjaksotapitushitsaus nostosytytyksellä, hitsaustappialue Ø (mm) |
3-12 |
| Tapitushitsaus nostosytytyksellä käyttäen suojakaasua, hitsaustappialue Ø (mm) |
3-16 |
| Maksimi hitsausvirta (A) | 1800 |
| Hitsausvirran asetusalue (A) | 150-1600 |
| Hitsausajan asetusalue (ms) | 20-1500 |
| Max. tappia/min halkaisijalla (mm) | 50/3 2/20 |
| Vianetsintätoiminto: | |
| Ylikuormitus | * |
| Oikosulun valvonta | * |
| Vaiheen puuttuminen | * |
| Virhe pilottikaaressa | * |
| Täysin tyristoriohjattu tasasuuntaussilta | * |
| Mikroprosessoriohjaus | * |
| Jatkuva ulostulovirranseuranta | * |
| Toistojakson lukitus | * |
| Liitäntäjännite 50/60 Hz 3-vaihe (V) | 230/400 |
| Liitäntäjännite (erikoisjännitteet) (V) | ** |
| Pistotulppa 400 V (A) | 63 |
| 4-johtoinen liitäntäkaapeli 400 V (m/mm) | 5/10 |
| Sulakekoko 230/400 V (A) | 100/63 |
| Tehontarve…% ED (kVA) | 2.25/9/100 121/59/17 |
| Pääjännitteen vaihtelurajat (%) | -15/+6 |
| Kosteus-ja pölysuojaus ohjausyksikölle | * |
| Suojausluokka | IP 23 |
| Jäähdytys | F |
| Teräskuori, pulverimaalattu | * |
| Ulkomitat (p x l x k) mm | 700 x 415 x 660 |
| Kääntyvä / kiinteä pyörä | 2/2 |
| Kädensija | 1 |
| Nostosilmukka | 1 |
| Paino (noin kg) | 160 |
| Suojakaasuvarustus | ** |
| Yhteensopivuus automaatteihin | ** |
| Tapitushitsauspistooli SK 14 | ** |
| Tapitushitsauspistooli K 22 | ** |
| Tapitushitsauspistooli K 22-D | * |
| Tapitushitsauspistooli K 24 | – |
| Tapitushitsauspistooli K 26 | – |
| Koodi | Kuvaus |
| 20070 | Elotop 1710 |
Kaaritapitushitsaus
Kaaritapitushitsaus on korkealuokkaista kiinnitysteknologiaa, jonka avulla voit saavuttaa tuntuvia kustannussäästöjä. Tapitushitsauksella kierteelliset ja kierteettömät tapit, sidepultit ja muuraustartunnat halkaisija-alueella 2–25 mm ovat hitsattavissa silmänräpäyksessä koko poikkileikkaukseltaan. Kalliit ja aikaa vievät menetelmät, kuten poraus, kierteitys tai käsinhitsaus, voidaan korvata tapitushitsauksella.
Tapitushitsauksen etuja: liitoksen luotettavuus, suuri tuotantonopeus, useita perusmateriaalivaihtoehtoja, taustapuoli säilyy eheänä tai pienin vaurioin, ontot kappaleet säilyvät tiiviinä, helppo menetelmä oppia ja hallita. Tapitushitsauksessa valokaari sytytetään lyhyeksi ajaksi tapin kärjen ja työkappaleen välille, jolloin tapin kärki ja työkappaleen pinta sulavat. Hitsausajan loputtua tappi painetaan hitsisulaan ja hitsausvirta katkaistaan. Hitsausliitos on valmis. Tapitushitsaus on kaarihitsausta samoin kuten esimerkiksi puikko- ja MIG-/MAG-hitsaus.
