Kaaritapitushitsaus
Kaaritapitushitsaus on korkealuokkaista kiinnitysteknologiaa, jonka avulla voit saavuttaa tuntuvia kustannussäästöjä. Tapitushitsauksella kierteelliset ja kierteettömät tapit, sidepultit ja muuraustartunnat halkaisija-alueella 2–25 mm ovat hitsattavissa silmänräpäyksessä koko poikkileikkaukseltaan. Kalliit ja aikaa vievät menetelmät, kuten poraus, kierteitys tai käsinhitsaus, voidaan korvata tapitushitsauksella.
Tapitushitsauksen etuja: liitoksen luotettavuus, suuri tuotantonopeus, useita perusmateriaalivaihtoehtoja, taustapuoli säilyy eheänä tai pienin vaurioin, ontot kappaleet säilyvät tiiviinä, helppo menetelmä oppia ja hallita. Tapitushitsauksessa valokaari sytytetään lyhyeksi ajaksi tapin kärjen ja työkappaleen välille, jolloin tapin kärki ja työkappaleen pinta sulavat. Hitsausajan loputtua tappi painetaan hitsisulaan ja hitsausvirta katkaistaan. Hitsausliitos on valmis. Tapitushitsaus on kaarihitsausta samoin kuten esimerkiksi puikko- ja MIG-/MAG-hitsaus.
ELOTOP+ 13 RACOON
Tuotetiedot

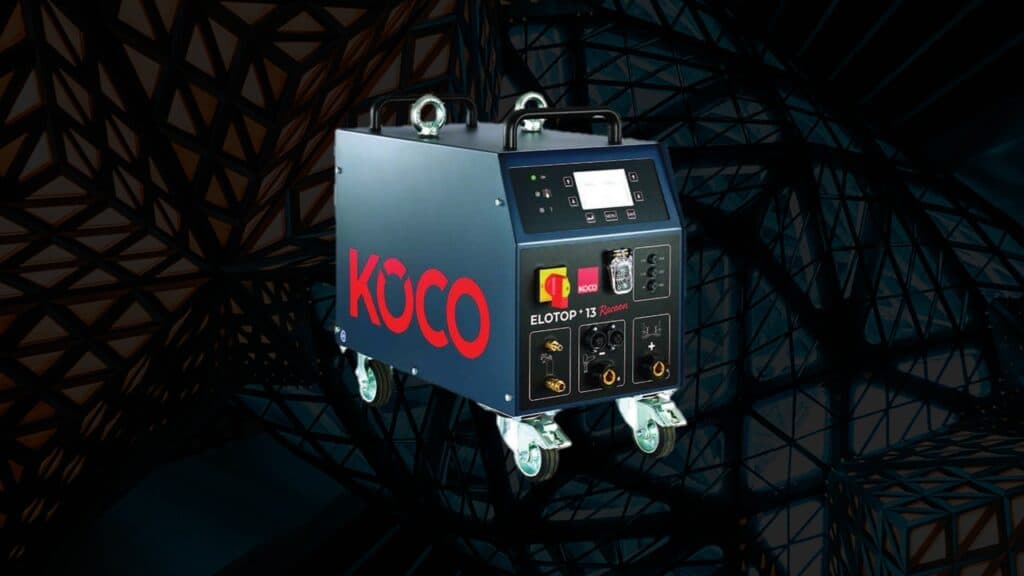

Köco ELOTOP+ 13 Racoon tasasuuntaaja.
- Vianetsintä: ylikuormitus, vaiheen puuttuminen, virhe pilottikaaressa
- Täysin tyristoriohjattu tasasuuntaussilta
- Mikroprosessoriohjattu
- Jatkuvan virran ohjaus
- Verkkoliitäntä erikoisjännitteille (V): valinnainen
- Ohjausyksikkö suojattu pölyltä ja kosteudelta
- Teräskotelo, pulverimaalattu
- Tappilaskuri
- Yhteensopivuus automaatteihin (lisävaruste)
- Monikielinen valikkonavigointi
- Parametrikirjasto tapeille
- Prosessinohjaus perustuen virta-, jännite- ja iskukäyriin; arviointi perustuen keskiarvoihin ja poikkeamiin
- Parametrien ja prosessidatan ja käyrien tallennus ’CSV-muodossa’; USB-portti
- Virhelokien tallennus huoltotarkoituksiin
- Tuki kaikille nykyisille ja tuleville KÖCO-napajärjestelmille
- Näytön lukitus
* vakiona | ** lisävaruste | – ei saatavilla | CE-merkitty
Tekniset tiedot
| ELOTOP+ 13 Racoon | |
| Tapitushitsaus nostosytytyksellä käyttäen keraamista rengasta, hitsaustappialue Ø (mm) |
3-14 |
| Lyhytjaksotapitushitsaus nostosytytyksellä, hitsaustappialue Ø (mm) |
3-10 |
| Tapitushitsaus nostosytytyksellä käyttäen suojakaasua, hitsaustappialue Ø (mm) |
3-12 |
| Portaaton virran säätöalue (A) | 150-1000 |
| Portaaton ajan säätöalue (ms) | 20-1000 |
| Suojakaasun esivirtausaika (ms) | 100-2000 |
| Suojakaasun jälkivirtausaika (ms) | 100-1000 |
| Tallennusmahdollisuus (parametrisarjat) | 20 |
| Max. tappia/min halkaisijalla (mm) | 49/min 3 mm
4/min 14 mm |
| Liitäntä | 3-vaihe 50/60 Hz |
| Pistotulppa | 32 A |
| Liitäntäkaapeli 5 m | 4 mm² |
| Sulake (hidas) | 35 A |
| Ottoteho | 73 kVA |
| Pääjännitteen vaihtelurajat | 50 A/50 A/35 A |
| Suojausluokka | IP 23 |
| Jäähdytys | Ilma |
| Varastointilämpötila | -20°c +70°c |
| Ulkomitat (p x l x k) mm | 555 x 308 x 535 |
| Kääntyvä / kiinteä pyörä | 2/2 |
| Kädensija | 2 |
| Nostosilmukka | 2 |
| Paino (noin kg) | 85 |
| Tapitushitsauspistooli liitännät | 1 |
| Maadoitus | 1 |
| Kahva | 2 |
| Nostosilmukka | 2 |
| Hitsauspistoolin liitännät | 1 |
| Maadoitusliittimet | 1 |
| Tapitushitsauspistooli: SK 14 | ** |
| Tapitushitsauspistooli: K 22 | * |
| Tapitushitsauspistooli: K 22-D | ** |
| Tapitushitsauspistooli: K 24 | – |
| Tapitushitsauspistooli: K 26 | – |
| Koodi | Kuvaus |
| 20042 | ELOTOP+ 13 Racoon |
Kaaritapitushitsaus
Kaaritapitushitsaus on korkealuokkaista kiinnitysteknologiaa, jonka avulla voit saavuttaa tuntuvia kustannussäästöjä. Tapitushitsauksella kierteelliset ja kierteettömät tapit, sidepultit ja muuraustartunnat halkaisija-alueella 2–25 mm ovat hitsattavissa silmänräpäyksessä koko poikkileikkaukseltaan. Kalliit ja aikaa vievät menetelmät, kuten poraus, kierteitys tai käsinhitsaus, voidaan korvata tapitushitsauksella.
Tapitushitsauksen etuja: liitoksen luotettavuus, suuri tuotantonopeus, useita perusmateriaalivaihtoehtoja, taustapuoli säilyy eheänä tai pienin vaurioin, ontot kappaleet säilyvät tiiviinä, helppo menetelmä oppia ja hallita. Tapitushitsauksessa valokaari sytytetään lyhyeksi ajaksi tapin kärjen ja työkappaleen välille, jolloin tapin kärki ja työkappaleen pinta sulavat. Hitsausajan loputtua tappi painetaan hitsisulaan ja hitsausvirta katkaistaan. Hitsausliitos on valmis. Tapitushitsaus on kaarihitsausta samoin kuten esimerkiksi puikko- ja MIG-/MAG-hitsaus.
